簡介：

YG-980地埋低壓電纜故障測試儀主要有如下三個功能：

1、長度測試：主要是測試線路斷線點距離、混線點距離。

2、路徑測試：主要測試電纜的路徑。

3、漏電測試：主要測試電纜的芯線對地漏電、芯線對鎧甲漏電。

    YG-980多功能地埋低壓電纜故障測試儀采用大點陣彩色液晶顯示技術研制。具有脈沖反射測試斷線、短路長度，配合信號發生器探測鎧裝電纜準確的走向及對地漏電故障位置等功能，適用于測量低壓鎧裝地埋電力電纜、視頻監控電纜、有線電視同軸電纜、全塑電纜的斷線、短路、對地漏電等故障的準確位置。是縮短故障查找時間、提高工作效率、減輕線路維護人員勞動強度的得力工具。在路燈電纜維護、農田水澆地電纜故障查修、小區及園林綠化帶電纜、野外動力電纜、高速公路、廠礦企業、通信基站等直埋供電電纜故障排查中廣泛應用。本儀表具有強抗干擾能力，能在高壓線下測試使用。

功能優勢:

1、大屏幕彩色液晶顯示（480*280點陣）,不論白天還是夜晚都清晰可見。人性化界面中文菜單設計，只需幾個鍵，即可完成全部測試操作。

2、結合了脈沖反射測試法和電磁感應測試法，可以測試斷線、混線、嚴重絕緣不良、對地漏電等類型的故障

3、保留有手動分析功能，可以選擇不同的測試范圍分析故障波形。

4、波形對比功能，可以同時顯示2個波形，通過對比好線和故障線波形的差異確定故障位置。

5、采用自動增益和自動阻抗平衡技術，替代繁瑣的電位器調節。

6、配合信號發生器探測鎧裝地埋電纜準確走向及對地漏電位置。

7、地埋低壓電纜故障測試儀采用可充電鋰電池，智能充電，無需值守。

8、體積小，重量輕，便于攜帶。

技術參數：

1．脈沖反射測試法：

   最大量程：8km（16km/32km可定制）

   測試盲區：0m

   測試精度：最高1m

   脈沖寬度：40ns-10μs自動調節

   阻抗平衡自動調節

   增益調節：自動和手動相結合

2．路徑/漏電測試單元：

   適用對地絕緣阻值小于500KΩ的漏電（相地或相鎧）故障。

   測試精度：不大于1米。

   測試電纜地埋深度不小于3米；

3、 雙通道設置：

(1)通道I：內部采用了濾波電路，可以和探桿配合測試直埋電纜對地漏電位置，也可以和探頭配合測試線路的路徑走向和對地漏電位置。

(2)通道II：內部采用了全頻接收電路，可以和探桿配合測試直埋電纜對地漏電位置。（如果通道I效果良好，可以不用使用此端口）

4、充電時間約5小時

5、充滿后連續工作時間8小時

6、體積：220×160×90 mm3

7、  重量：1.3Kg

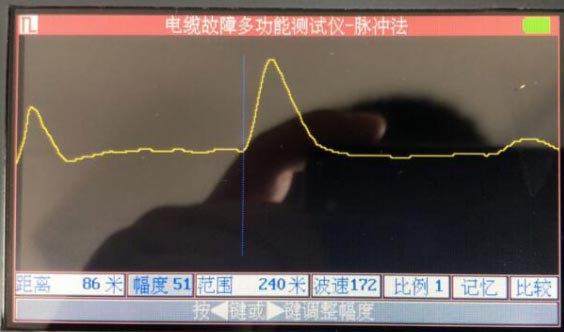

YG-980地埋低壓電纜故障測試儀測試原理

脈沖法適合于測試斷線和低阻故障(含短路)。脈沖測試法屬于遙測法，即在線路的一端就可以準確地測量出線路障礙點的位置，不需要到現場去測量也不需要對端配合。其主要原理如下：

儀器向待測電纜發射一個脈沖,發射波碰到障礙點就會反射到發送端，如果能測出它的往返時間，障礙點的距離就可以測出。如果用V表示發射波速度，T為發射波往返所用的時間

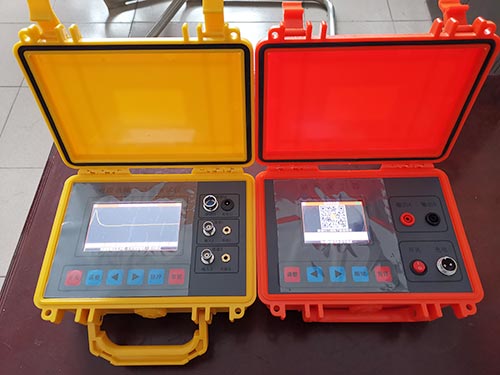

地埋低壓電纜故障測試儀成套：
